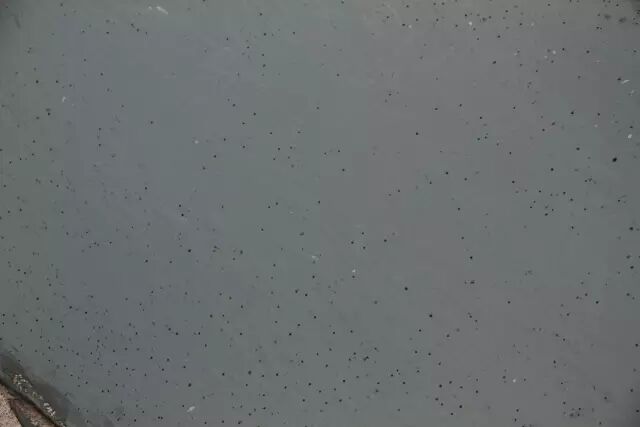

1、防水涂刷前，基层未进行充分润湿
基层吸水性强，涂刷不流畅；干固后的防水层易出现起粉、无强度、针眼等缺陷。
2、基层有明水时涂刷防水
基层有明水时，会稀释防水浆料，造成乳液不均匀，表面形成泛白。
3、防水浆料（柔韧型）涂刷太厚
一次涂刷太厚，表面成膜后，内部浆料未干固，造成开裂。阴角部位堆料，导致涂层太厚，防水层开裂。
4、防水层未做保护层，后期交叉施工破坏
防水浆料不做保护层，后期交叉施工造成破坏，导致防水层失效。
5、防水层未固化即进行闭水试验
防水浆料未固化时，防水层尚处于反应中，放入清水进行闭水试验，会破坏防水层，易造成防水层起壳、脱落。
6、在防水浆料里面加入水等其他物质
防水浆料的配比是经过严格的测试的，加入水等其他物质完全改变了产品配比，质量无法保证，降低防水效果。
7、漏涂防水层
防水浆料涂刷不均匀，未覆盖所有待施工的基层，不能形成整体防水层，未涂刷区域易导致渗漏。
8、管口、阴角等部位未抹成圆弧角
阴角、管口部位是防水的重要节点，未抹成圆角易形成应力集中，造成防水层开裂，导致漏水。
14个防水工程必须要懂的术语
（1）、防水层合理使用年限
指屋面防水层能满足正常使用要求的年限。
（2）、分格缝
在屋面找平层、刚性防水层、刚性保护层上预先留设的缝
（3）、合成高分子防水卷材
以合成橡胶、合成树脂或它们两者的共混体为基料，加入适量的化学助剂和填充料等，经不同工序加工而成可卷曲的片状防水材料，或把上述材料与合成纤维等复合形成两层或两层以上可卷曲的片状防水材料。
耐老化性好，化学稳定性优良
（4）、弹性体改性沥青防水卷材（简称SBS防水卷材）
是以聚酯毡、玻纤毡、玻纤增加聚酯毡为胎基，以苯乙烯一丁二烯一苯乙烯（SBS）热塑性弹性体作石油沥青改性剂，两面覆以隔热材料所制成的防水卷材。
鄂公网安备 42900402000188号
